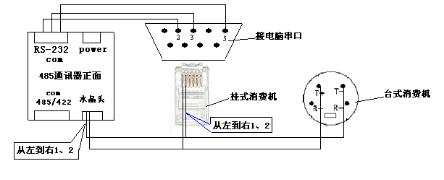

非接触式ID/IC卡消费管理系统是当前最先进的收费、食堂售饭系统。它采用了射频识别(RFID)这一尖端技术, 并结合现代管理方法设计而成。具有免接触、无损耗、技术先进、系统扩展性好、无需维护、投资一步到位等优点, 避免了因接触式IC卡的读写、油污、芯片裸露等缺陷造成的各种故障。是取代磁卡、接触式IC卡的收费机，是广大学校、企事业单位提高管理水平,实现电脑化的最佳选择。系统更可同考勤机、门禁机、巡更机等产品实现一卡通管理。 一、特别注意事项： 尊敬的用户，在使用本设备前，敬请阅读以下注意事项： 1.正确刷卡消费，先在消费机上输入要扣的金额，按“确认”后，消费机显示屏的右下角会显示当次的消费额，再有序的进行刷卡 2 在使用初始化功能时，先确认消费机内是否仍有数据，否则先将数据采集。 3. 网络布线时，请选用带屏蔽的双绞介质（铜芯线），不要和电源线平行走同一个管道。 4. 通迅距离超过1200M时，需加中继器。 5. 经常保持消费清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。 6. 机壳表面沾有污垢和灰尘时，用干燥的细布檫干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。 7.注销卡和挂失卡之前请务必先下载消费机里最新记录保存后方可操作 若本机发生故障，非专业人员不要打开机器，应及时与当地经销商或直接与我公司联系 二、性能参数: 工作电压：DC12V/500MA ； 读卡距离：8CM到20CM； 通讯方式： RS-485通讯； 最多可联接机器：999台消费机； 存储容量：32000条； 传输速率：9600bps； 传输距离：1200米(RS-485) 或12米(RS-232)； 工作环境：-10℃到50℃，相对湿度为5%到95%； 储存环境：-20℃到70℃，相对湿度为5%到95%。 1 三、产品的相关配件及资料清单如下,请逐一清点验收: 1、IC消费机一台； 2、保修卡一张； 3、使用说明书一份； 4、电源线一根（06B是单独配的，其它是与机器连到一起的）； 5、消费管理软件光盘一张（一系统配一张）； 6、485网络转换器一个（可选购）。 四、系统连接示意图:  五、工程布线要求: 1、 必须选用120欧姆的8芯双屏蔽网线（通常采用），线路截面积0.75平方毫米。根据布线环境及 长度，再选择不同的屏蔽材质及抗拉强度不同的线材； 2、 所用的两芯线必须要用同一组双角线（屏蔽效果好） 3、 尽量减少接线头，非用接头不可的，接头必须采用压线或焊接。网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内。 4、 数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50 公分以上。 5、 如在室外走线，要用胶管或其他材料妥善保护。 6、 安装管线完成后，要先做线路接通实验，确认无故障后，方可进行设备安装、调试。 六、消费机状态： 刷卡出现 Error A 表示已挂失卡 刷卡出现 Error b 表示超出最大消费额 刷卡出现 Error C 表示余额不足 刷卡出现 Error D 表示非法时间段 刷卡出现 Error E 表示消费记录已满 刷卡出现 Error F 表示超出一天限额 刷卡出现 Error 0 卡片未开户 刷卡出现 Error 1 记录有非法时间段 刷卡出现 Error 2 备份卡号不对 刷卡出现 Error 3 IC卡有冲突 刷卡出现 Error 4 IC卡超出有效期 刷卡出现 Error 5 表示超出一天最大限次 刷卡出现 Error 6 IC卡设置机器限号 刷卡出现Error 7 机器二次密码错误 七、消费机操作: 操作员先在消费机上输入消费额，当按“确认”后，消费机显示屏的右边显示当次的消费额(可见输入金额正在闪烁)，消费者就可在消费机的IC卡感应区刷卡，随着“嘀”一声，消费机显示屏的左边显示IC消费卡余额，右边显示当次的消费额，IC卡消费成功! A、若在按“确认”前刷IC卡，消费机显示屏的左边显示卡内余额，此法可用于查询IC卡余额。 B、按“取消”可取消按“确认”的操作。 C、按“统计”后，消费机显示屏的左边显示机内消费总额，右边显示机内消费总次数。 D、按“功能”后，消费机显示屏的左边显示机器时间的时分，右边显示秒数。按“取消”退出显示时间。 八、消费机设置： 1．把消费机管理卡放在消费机感应区内，重新开启消费机电源，消费机显示“A” a.输入1，可设置年份，输入4位年份后按“确认”结束； b.输入2，可设置月日，输入月日后按“确认”结束 c.输入3，可设置时分，输入时分后按“确认”结束； d.输入4，可设置机号，输入两位机号（最多为99）后按“确认”结束 e.输入5，可设置菜单消费方式， 若输入0后按“确认”是设置手工输入 消费额的消费方式； 若输入1后按“确认”是设置菜单消费方式(0-99号)； 若输入2后按“确认”、 按7-输入固定的金额，再次确认，这就是固定消费方式。 若输入3设置消费跟/计次功能切换，当显示JC时按确定输入（0消费模式，1计次模式）再按确定 f.输入6，可设置最大消费额，输入四位最大消费额后按“确认”结束(以角为单位), 0为不能消费； g输入7，可设置固定消费模式，按7后再输入每次要固定的消费金额就可 h输入8，语言播报模式， 若输入0关闭语言模式 若输入1开启语言模式 i输入9,数码管自检。 J输入0可设置u盘上传.下载.清除消费记录，IP地址设置 若输入1按确定（再选择，按0上传模式，按1下载模式）再按确定 若输入2清除消费机所有记录，当显示dL时按确定输入密码888再按确定，此时机器正在清除记录，此时蜂鸣器会嘀嘀响三声 若输入3,制作消费机管理卡，当显示F3时把正常卡放到消费机刷卡区按确定输入密码123再按确定即可 若输入4，清除消费机所有挂失卡，当显示CLEAR时按确定输入密码123再按确定，此时机器正在清除所有挂失卡，大约两分钟后，才能完全清除！ 若输入5，设置消费机IP地址，当显示IP，再按确认，可以直接输入IP地址,输入IP地址后再按确定，查看后面的IP按‘+’键翻看 若输入6，设置消费机打折功能，当显示F6时按确定输入消费机的折扣数字再按确定 若输入7，设置消费机二次密码，当显示5E时按确定输入需要的密码再按确定 若输入8，选择打印小票份数，当显示F8时按1再按确定为1出一份小票，按2再按确定出2份小票，最多可选5份 若输入9，设置消费/加款模式切换，当显示F9时按确定输入（0消费机模式1加款机模式）再按确定 2．在待机状态下，按功能键有以下设置： 功能+1：显示当前时间 功能+2：进入管理设置：显示E，按确认，输入123，即可以进入设置状态，数码管显示A，无需管理卡 功能+3：可显示当前固定扣款金额 |
